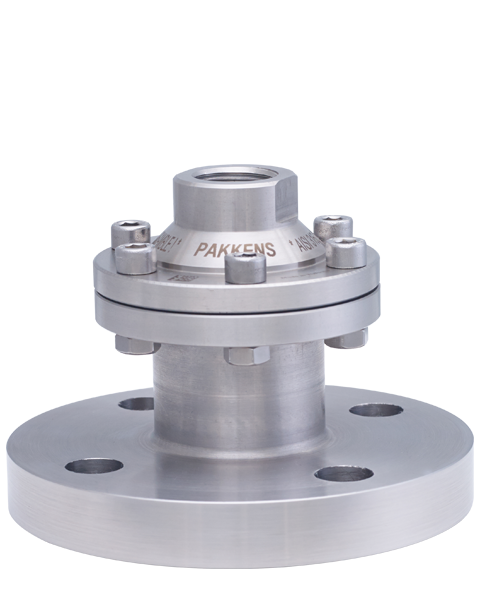

DS 0520 Подключение фланцем с узкой частью

• Все мембранные группы изготавливаются из нержавеющей стали AISI 316L.
• Прекрасно подходят для измерения давления вязких жидкостей или кристаллизующихся сред.
• Может быть использован в условиях вибрации или пульсирующего давления.
• Заполнение жидкостью: глицерин , силиконовое или органическое масло
Отрасли: нефтехимические заводы, горнодобывающие промышленности, машиностроение, производство гидравлики/пневматики и пищевая промышленность
Презентация изделия Сертификаты качества Изображение чертежа
Сертификаты качества
TSE - Манометры скачать
GOST-R - Basınç Ölçer скачать
CE - Манометры с мембранными разделителями - Module B скачать
Изображение чертежа
Пользовательские Свойства
Температура жидкости
  • максимум + 150 °C
Рабочее давление (макс.)
  • Сусло не превысить полномасштабное.
Класс точности
  • CL 1.0
Температура окружающей среды
  • -25°C...+85°C
Температура хранения
  • - 20 ... + 70 °C
Конструктивные Свойства
Корпус диафрагмы
  • Нерж. сталь AISI-316L
Process Connection
  • Фланцевое соединение
Подключение прибора
  • G 1/2"
Единицы шкалы
  • бар
Диапазон шкалы (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/400
  • 0/600
Диафрагма
  • Нерж. сталь AISI-316L
Номинальный диаметр
  • Ø100 mm
  • Ø160 mm
Гайки и болты
  • Нерж. сталь AISI-304
Уплотнение
  • Viton
заполните жидкость
  • масло кремния
Размер фланца
  • DN 15
  • DN 20
  • DN 25
