MG 100

  1. Главная страница
  2. Манометры

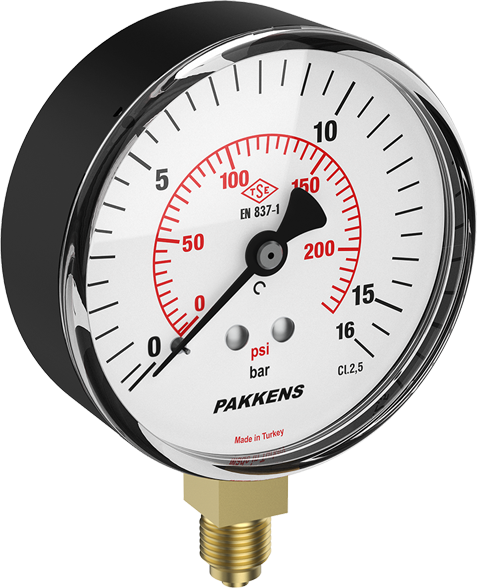

MG 100

• Используется там, где не требуется измерения высокой точности.
• Для эксплуатации в жидких и газовых средах, неагрессивных к медным сплавам.
• В условиях вибрации или пульсирующего давления должны быть использованы манометры заполненные жидкостью.
Отрасль: технологии очистки воды, производство оборудорвания, отопление, вентиляция, кондиционирование воздуха (HVAC), Насосы / Компрессоры и гидравлика / пневматика.
Презентация изделия Руководства пользователя Сертификаты качества
Руководства пользователя
MG - Руководство по эксплуатации скачать
Сертификаты качества
TSE - Манометры скачать
GOST-R - Basınç Ölçer скачать
CE - Pressure Gauges - Module B скачать
CE - Манометры - Module C2 скачать
Пользовательские Свойства
Соответствие
  • EN 837 - 1
Температура жидкости
  • максимум + 60 °C
Рабочее давление (макс.)
  •  Не более %75' полной шкалы.
Класс точности
  • CL 2.5
Температура окружающей среды
  • - 40...+ 60°C
Категория защиты
  • IP 41
Механическое вибрационное испытание
  • 10 Гц-150 Гц 1 октава / мин - 3 оси
Нагрузка испытания на механический толчок
  • 15g
Оптимальный рабочий диапазон
  • От 0,1 x PN до 0,75 x PN
Температура хранения
  • -40 ... +70 °C
Конструктивные Свойства
Тип крепления
  • Подключение снизу
Корпус
  • Сталь
Единицы шкалы
  • бар (фунт/кв. дюйм)
Диапазон шкалы (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0 - 315
  • 0/400
  • 0/600
Диапазон вакуумной шкалы
  • -760 / 0 mmHg
  • -1 / 0
  • -1 / +0,6
  • -1 / +1,5
  • -1 / +3
  • -1 / +5
  • -1 / +9
Механизм
  • Латунь
Окно
  • Поликарбонат
Детали, контактирующие со средой
  • Медный сплав
Подключение
  • G 1/2’’ B
Циферблат
  • Алюминий
Указатель
  • Алюминий
Сварка
  • Пайка
